制御信号
制御信号はラジコンの受信機から出ている信号をオシロスコープで調べました。 下がその信号です。 20ms周期で方形波を発生させ,Highのパルス幅を変える事でサーボを制御して います。またパルス幅はサーボの移動角度に比例しています。

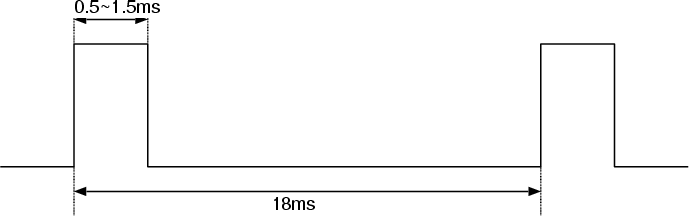

図:
サーボに送り込まれる制御信号
Takao NAKAI
1999年1月18日
