キャプチャカード

PCMCIA type2 のビデオキャプチャカードです。最大640x480（実際は縦240まで） の静止画または動画を入力できます。Smart Capture Card と Smart Capture Card II があり、 以下SCCとSCC2とします。 SCC2にはハードウェ ア・ディザー機能が追加されるなどの変更がありま すが基本的にはほぼ同等な 機能を持っています。SCCをFreeBSDで利用するにはPAOが必要です。PAOをイン ストールすれば、SCCのドライバが入っているので、そのまま利用することがで きます。YosaQに載せたノートパソコンはNECのPC98xxシリーズだったのですが、 PAOの98版を入れてやれば、SCCは問題なく動きました。ただ、グランドファイ ナルの直前にFreeBSDのバージョンを2.2.6から2.2.7にバージョンアップしたところ、 画像の取り込み速度が低下してしまったため、急遽2.2.6にバージョンダウンす るというハプニングもありました。原因は不明です。

以下はSCCの仕様と写真です。


製品名 PCMCIAスマート・キャプチャー・カード

映像入力 　 コンポジット 1チャンネル

ビデオ信号方式 NTSC

ビデオバッファー 512KB 2ポートVRAM（2M bit×2）

PCインターフェース PCMCIA2.0/JEIDA4.1

外部インターフェース 専用15ピンコネクター

転送速度 320×240×15fps（PCMCIAアクセス3sysclk ThinkPad 755CEの場合）

標準価格 39,800円(中古市場では10,000～8000円程度)

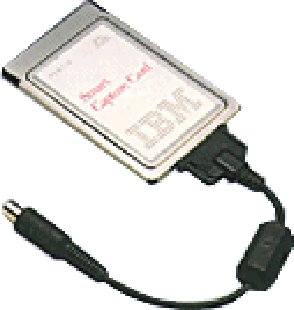

図: IBM Smart Capture Card
