マイクロ波検波デバイスの特性評価
Herotek社のマイクロ波検波ダイオードの特性評価試験を行いました。信号発生器は9.4GHzのマイクロ波 標準信号発生器を使用しました。検波性能の評価は1GHzのAM変調波で行いました。ダイオードはショット キーバリヤ型で12.4GHzまで動作するものです。データシート通り、1μWあたり1mVの検波出力が得られる ことが確認できました。AM変調時の包絡線検波も良好です。導波管を接続して各種試験を行う予定です。 マイクロ波検波回路も内製化を検討しています。

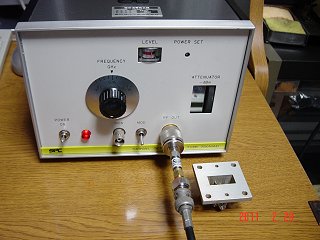

評価試験風景
評価試験概要
試験環境
測定キャリヤ周波数
： 9.4GHz
測定RFレベル
： 0〜-50dBm
検波方式
： 包絡線検波方式
検波ダイオード周波数特性
10MHz〜12.4GHz
入力インピーダンス
約50Ω
