超小型・超高速ピークホールド基板
超小型・超高速ピークホールド基板です。独自のアーキテクチャと高速オペアンプの採用に より、数nSオーダーのパルスのピークを高精度にホールドすることができます。サンプリング ホールド周期は100mS程度で出力しています。アナログ回路による超高速ピークホールドの 限界ではないかと思います。（世界最高速）超音波レシーバー等に利用することができます。

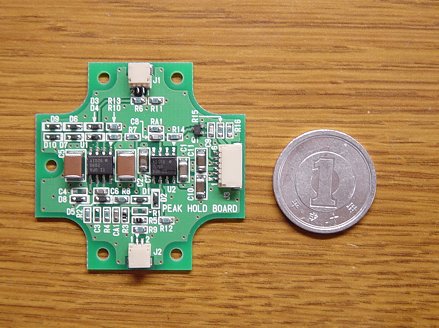

基板写真
主な仕様
仕様
ピークホールド方式
： フィードバック型コンデンサ充電方式
入力電圧
： 1Vp-p
出力電圧
： 0〜3V (14ビット精度)
サンプリングホールド周期
： 100mS
電源電圧
±6V
寸法
40mm×40mm
