超高速ピークホールド回路基板 （世界最高速、超高精度）

   超高速大電流オペアンプと独自のフィードバック型ピークホールド回路の採用により、 20nS幅のインパルス状のアナログ信号のピークを検出し、ホールドすることができます。（世界最高速）
ピーク検出精度は0.05%と高精度です。 J-FETによりホールド電圧のドループを最小限に抑えています。 超音波による反射信号や、エコー受信信号への応用が可能です。

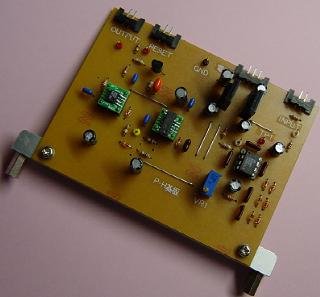

超高速ピークホールド基板の外観
（基板はエッチングにより製作：片面基板）

主な仕様
仕様
入力信号レベル ： 0〜±1V
入力インピーダンス ： 50Ω〜10KΩ
入力信号周波数帯域 ： 50MHz以下
ピークホールド方式 ： フィードバック型ホールドコンデンサ充電方式
ホールド電圧出力レベル ： DC0〜5V
リセット回路 ： MOS-FETを採用
電源電圧 ±12V 50mA （内部回路 ±6V）
